материнская плата ASRock Z77 Extreme6 на чипсете Intel Z77
Мы уже несколько раз отмечали, насколько популярными оказались чипсеты Intel «седьмой» серии. Производители разработали массу материнских плат на их основе, причем больше всего моделей — на чипе Z77. Например, компания ASRock выпустила 11 (!) различных плат на данном наборе логики, включая три модели эксклюзивной серии Fatal1ty. Сегодня мы рассмотрим одну из топовых плат под названием Z77 Extreme6. В и без того «продвинутой» серии Extreme функциональность платы растет с увеличением порядкового номера. Шесть — это не так уж и мало. Чипсет Intel Z77 позволяет немного удешевить плату за счет экономии на дополнительных контроллерах последовательной шины USB 3.0. Это прекрасно демонстрирует сравнение платы Z77 Extreme6 с предыдущим флагманом ASRock — Z68 Extreme7: указанные платы очень близки по своим характеристикам, за исключением количества PEG-слотов.
Соответственно, за счет использования чипсета Z77 в распоряжении инженеров остается больше свободного места при разработке дизайна PCB, который, естественно заполняется дополнительными чипами. В результате сегодняшняя плата ASRock Z77 Extreme6 уже не является флагманской моделью — это место занимает плата Z77 Extreme9 с пятью PEG-слотами и поддержкой 12 портов USB 3.0. Данного монстра мы рассмотрим чуть позже, а сейчас вернемся к обзору модели Z77 Extreme6, у которой также можно найти несколько интересных особенностей.
Спецификация ASRock Z77 Extreme6
ASRock Z77 Extreme6
Процессор
Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost
Чипсет
Intel Z77 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память
Четыре 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 32 Гбайт Поддерживается память типа DDR3 1066/1333/1600/1866*/2133*/2400* Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP
Графика
Три слота PCI Express x16 Поддержка технологии AMD CrossFireX Поддержка технологии NVIDIA SLI/3-Way SLI Поддержка Intel HD Graphics
Возможности расширения
Два 32-битных PCI Bus Master-слота Один слот PCI Express x1 Один слот Mini PCI Express Восемь портов USB 2.0 (два встроенных, шесть дополнительных) Шесть портов USB 3.0 (четыре встроенных, два дополнительных) поддержка ASRock XFast USB Два порта IEEE1394 (FireWire один встроенный, один дополнительный) Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона
Изменение частоты Bclk от 95 до 150 МГц с шагом 0,1 МГц, изменение множителя Изменение напряжения на процессоре, Vtt, PLL, памяти, чипсете, IGPU и CCSA Утилита ASRock Extreme Tuning Utility (AXTU)
Дисковая подсистема
Поддержка протокола SerialATA 3 Gb/s (четыре канала — Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — Z77, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — ASMedia ASM1061)
UEFI
64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Технология ASRock Instant Flash Технология ASRock XFast USB Технология ASRock XFast LAN Поддержка ASRock XFast Charger Поддержка ASRock XFast RAM Поддержка ASRock Crashless BIOS Поддержка ASRock OC DNA Поддержка ASRock Dehumidifier Function Утилита ASRock Extreme Tuning Utility (AXTU) Поддержка профилей CMOS
Разное
Один порт для FDD, один последовательный порт, один порт для PS/2 клавиатуры или мыши Кнопки включения и перезагрузки, кнопка сброса CMOS Семисегментный индикатор POST-кодов STR (Suspend to RAM) S/P-DIF Out
Управление питанием
Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 8-контактный разъем питания Дополнительный 4-контактный разъем питания Molex Поддержка технологии ASRock I.E.S.
Мониторинг
Отслеживание температуры процессора, системы, напряжений, скорости вращения шести вентиляторов Технология SmartFan
Размер, мм
Форм-фактор ATX, 244x305 (9,6″ x 12″)
Коробка с платой ASRock Z77 Extreme6 выглядит следующим образом:
Комплектация:
материнская плата;
многоязычное руководство пользователя, краткое описание фирменных утилит;
краткое описание настроек BIOS;
DVD-диск с ПО и драйверами;
четыре кабеля SerialATA;
панель/планка с двумя внешними портами USB 3.0;
усилительная пластина;
заглушка на заднюю панель корпуса;
мост SLI.
Комплектация платы соответствует ее уровню и включает сбалансированный набор компонентов. Так, пользователь получает четыре кабеля SerialATA (без переходников питания), мост SLI для соединения двух видеокарт NVIDA, а также специальную панель (черного цвета) на лицевую часть корпуса, на которую выведены два порта USB 3.0. Также в эту панель пользователь может установить 2,5-дюймовый жесткий диск. Если корпус белый и панель не подходит по цвету, ее можно разобрать и вывести порты USB 3.0 на заднюю сторону корпуса. Для этого в комплектации предусмотрена специальная металлическая пластина. Что касается документации, то она выполнена в привычном стиле ASRock: толстая книжка с краткой информацией о функциях платы, которая продублирована на большом количестве языков, и небольшая брошюра с описанием настроек BIOS на английском языке. Также отметим, что DVD-диск имеет полный набор драйверов и утилит, которые устанавливаются через удобную оболочку:
Плата ASRock Z77 Extreme6
Создается впечатление, что в этом сезоне стали популярными темные и мрачные платы, и модель ASRock Z77 Extreme6 не является исключением. С одной стороны, она отлично выглядит в сочетании с золотистыми конденсаторами и вставками на радиаторах, с другой — отсутствие цветовой индикации на слотах DIMM и портах SATA вынуждает пользователя обращаться к документации.
На плате установлено три слота PCI Express x16, причем распределение линий осуществляется по схемам 16+0+4 и 8+8+4 (нумерация от процессорного гнезда).
Кроме этого, на ASRock Z77 Extreme6 установлен один слот PCI Express x1, один слот Mini PCI Express и два слота PCI. Если вспомнить список всевозможных дополнительных контроллеров, для которых необходимы линии шины PCI Express, становится понятно, что перед разработчиками стояла нелегкая задача по распределению этих линий. Она была решена за счет банального увеличения их количества — для этой цели на плату был установлен мост PCI Express PLX PEX8605:
Что касается слотов PCI, то их функциональность обеспечивает дополнительный чип ASMedia ASM1083:
И еще раз обратим ваше внимание на слот Mini PCI Express, который позволяет расширить возможности платы путем установки соответствующих карт:

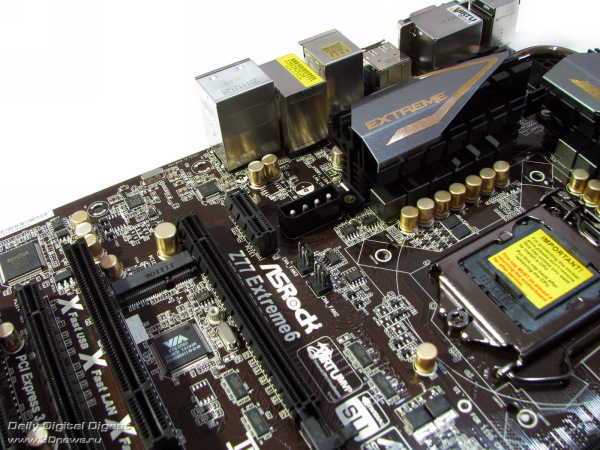

Наличие трех PEG-слотов подразумевает возможность использования трех мощных видеокарт, что предъявляет особые требования к качеству и стабильности питания. Поэтому инженеры ASRock разработали довольно мощный преобразователь, а также установили на плате три разъема питания. Основной расположен на нижнем краю платы, дополнительный, 8-контактный — на левом краю (также позволяет подключать 4-контактный кабель),
а 4-контактный разъем (типа Molex) установлен в центре платы.
Теперь рассмотрим систему охлаждения платы. Во-первых, на чипсете установлен небольшой низкопрофильный радиатор. Во-вторых, на силовых элементах преобразователя питания имеются довольно массивные радиаторы, соединенные между собой при помощи тепловой трубки. Этого вполне достаточно для системы данного уровня. Тем не менее пользователь может повысить эффективность охлаждения, подключив дополнительные вентиляторы к пяти из шести соответствующих разъемов. Четыре из них 3-контактные и два — 4-контактные, причем один из последних зарезервирован для процессорного кулера. На плате установлено четыре 240-контактных слота DIMM для модулей памяти DDR3, причем, как мы уже отмечали, без какой-либо цветовой индикации, облегчающей установку модулей в двухканальный режим. В результате пользователю придется открывать документацию, в которой указано, что для такого режима планки следует устанавливать в первый и третий слот (или во второй и четвертый).

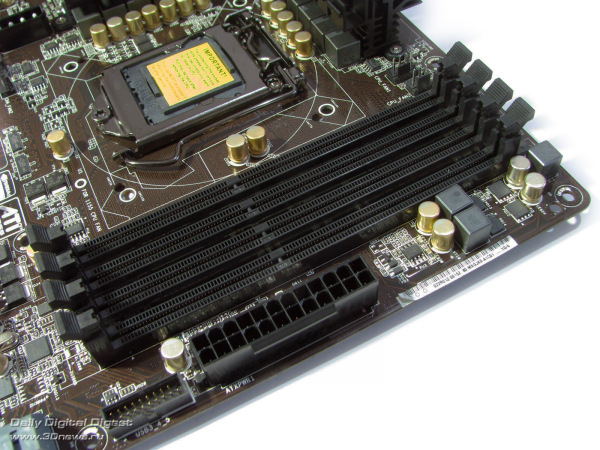

Отметим, что плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также DDR3-1866/2133/2400 МГц в режиме разгона; максимальный объем памяти равен 32 Гбайт.
Возможности расширения
Плата ASRock Z77 Extreme6, благодаря чипсету Z77, поддерживает четыре канала SerialATA 3 Gb/s и два канала SerialATA 6 Gb/s. Все порты расположены около чипсета и ориентированы параллельно плоскости платы, причем порты 6 Gb/s окрашены в серый цвет, а порты 3 Gb/s черные.
Там же расположены два порта SerialATA 6 Gb/s, функциональность которых реализована при помощи дополнительного контроллера ASMedia ASM1061.
В результате пользователь может подключить к плате восемь жестких дисков (четыре SATA 3 Gb/s и четыре SATA 6 Gb/s). Тут же упомянем об одной фирменной особенности материнских плат ASRock: на задней панели платы расположен один порт SerialATA 6 Gb/s, который разделяет один канал с портом SATA3_A2. Что касается поддержки последовательной шины USB, то разработчики реализовали восемь портов USB 2.0 с помощью чипсета Z77, два из которых расположены на задней панели, а остальные подключаются с помощью планок (нет в комплекте). Кроме этого, плата поддерживает шесть портов USB 3.0 с помощью чипсета Z77 (четыре порта) и дополнительного контроллера EtronTech EJ168A (два). При этом на задней панели расположено четыре порта USB 3.0, а два других подключаются при помощи планки из комплекта.

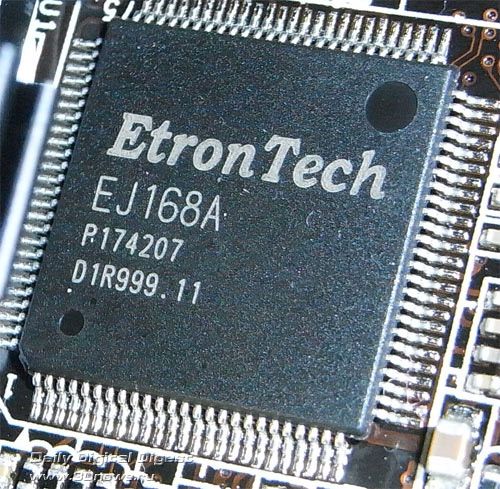

Тут же отметим, что плата поддерживает технологию ASRock XFast USB, которая теоретически увеличивает скорость интерфейса USB 3.0. Впрочем, получить пользу от этой функции смогут только владельцы высокоскоростных внешних накопителей, подключенных исключительно к портам контроллера EtronTech. Кроме этого, плата поддерживает другой вид последовательной шины — IEEE1394 (FireWire). Для этого на плату установлен двухпортовый контроллер VT6308S производства VIA: один порт FireWire расположен на задней панели, другой подключается с помощью планки (нет в комплекте).
Плата ASRock Z77 Extreme6 имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC898.
Теперь пара слов о сети: на плате установлен высокоскоростной сетевой контроллер Broadcom BCM57781 (Gigabit Ethernet), который подключен к отдельной линии шины PCI Express. Кстати, инженеры ASRock разработали технологию XFast LAN, которая позволяет увеличить скорость передачи данных (в отдельных ситуациях), а также снизить пинг в играх (при определенных условиях).
Соответствующий разъем (RJ-45) выведен на заднюю панель платы, которая имеет следующую конфигурацию:
Обратите внимание, что на плате установлен полный набор видеовыходов: VGA, DVI, HDMI и DisplayPort. Кроме этого, на панели можно обнаружить четыре порта USB 3.0 (синего цвета), порт PS/2, внешний порт SerialATA, порт FireWire, а также кнопку для сброса настроек CMOS. Тут же отметим, что плата поддерживает один COM-порт при помощи соответствующей планки (нет в комплекте). Из кнопок на плате есть не только клавиша сброса CMOS, но и еще пара других: для включения (Power) и перезагрузки системы (Reset), а также семисегментный индикатор POST-кодов.
С помощью последнего пользователь может произвести начальную диагностику системы при возникновении какой-либо проблемы.
Традиционная схема компонентов:
Обратите внимание на поддержку порта FDD, который предназначен для подключения дисковода. Честно говоря, мы затрудняемся сказать, для чего нужна поддержка столь устаревшей технологии. Ведь даже обновление BIOS с помощью дискеты произвести нельзя, поскольку одна только прошивка весит 8 Мбайт! К тому же в самом BIOS, к рассмотрению которого мы сейчас переходим, есть встроенная утилита для обновления прошивки.
